近年來各地方和企業都在不斷地加大環境治理的投入，大多數企業通過安裝末端治理設施實現達標排放。目前常見的VOCs末端治理工藝有蓄熱式燃燒（RTO）、催化燃燒（RCO）、直接燃燒（TO）、活性炭吸附脫附、低溫等離子等。但VOCs廢氣成分復雜，通常為多種易燃易爆的混合有機氣體，前期的技術工藝選擇不到位或這些裝置的投入使用不加以專業管理和控制，往往會帶來新的安全隱患，例如RTO裝置爆炸問題。

       為此，2020年國務院督導組反饋了八項RTO爐安全要點：《蓄熱式焚燒爐（RTO爐）安全要點》（通應急函[2020] 13號），要求相關企業貫徹落實，以下為相關內容：

蓄熱式焚燒爐（RTO爐）安全要點

一、RT0爐安全設施應與主體工程同時設計、同時施工、同時投入使用。在用RTO爐應補充進行安全風險評估論證：對于廢氣成分復雜的，應進行HAZOP分析并采取相應的安全措施。

二、RTO爐可通過設置緩沖罐、調整風量等預處理設施，嚴格控制RTO爐入口有機物濃度和流速，保證相對平穩、安全運行。

三、RTO爐應采取有效措施，防止管道及RTO爐下室體中的冷凝和沉積產生。

四、RTO爐應通過強制通風措施，滿足最低通風量要求，避免可燃物積聚、回火等。

五、RTO爐應設置PLC或DCS控制系統（視情況可設置安全儀表系統），對風機、閥門、燃燒器、爐膛和廢氣管道等設備設施的關鍵參數進行實時監控和聯鎖。關鍵設備安全儀表系統應不低于SIL2標準設計。

六、RTO爐現場電氣儀表設備應嚴格按照防爆等級設計，管道或爐膛內應設置泄爆片；RTO爐應設置短路保護和接地保護功能，廢氣管線選材要注意防靜電。

七、RTO爐應設置斷電斷氣后進氣閥、排氣閥緊急關閉，防止煙囪效應引起蓄熱層下部溫度上升。

八、RTO爐應設置UPS備用電源和壓縮空氣儲氣罐。對于濃度較高且含有低燃點物質的應急排空管道，嚴禁與高溫排空管道共用煙囪排放。

———————————————————————————————————————————————————————————————————

       RTO治理技術因治理效果好、運行穩定、成本較低，被廣泛應用于各行各業的有機廢氣治理中。但與此同時，由于VOCs絕大部分都是易燃易爆氣體，RTO處理VOCs的應用也出現了一些安全問題，下圖摘錄了近幾年RTO爆炸的部分典型安全事故：

       目前，大部分關于VOCs 治理工程安全的研究都是基于一些具體的技術和案例開展的，根據經驗分析事故發生的原因，并提出相應的安全改進措施。從這些經驗總結的結果來看，導致事故發生的原因大致可分為三類：治理技術選擇不合理、工藝設計有缺陷、人為操作失誤。

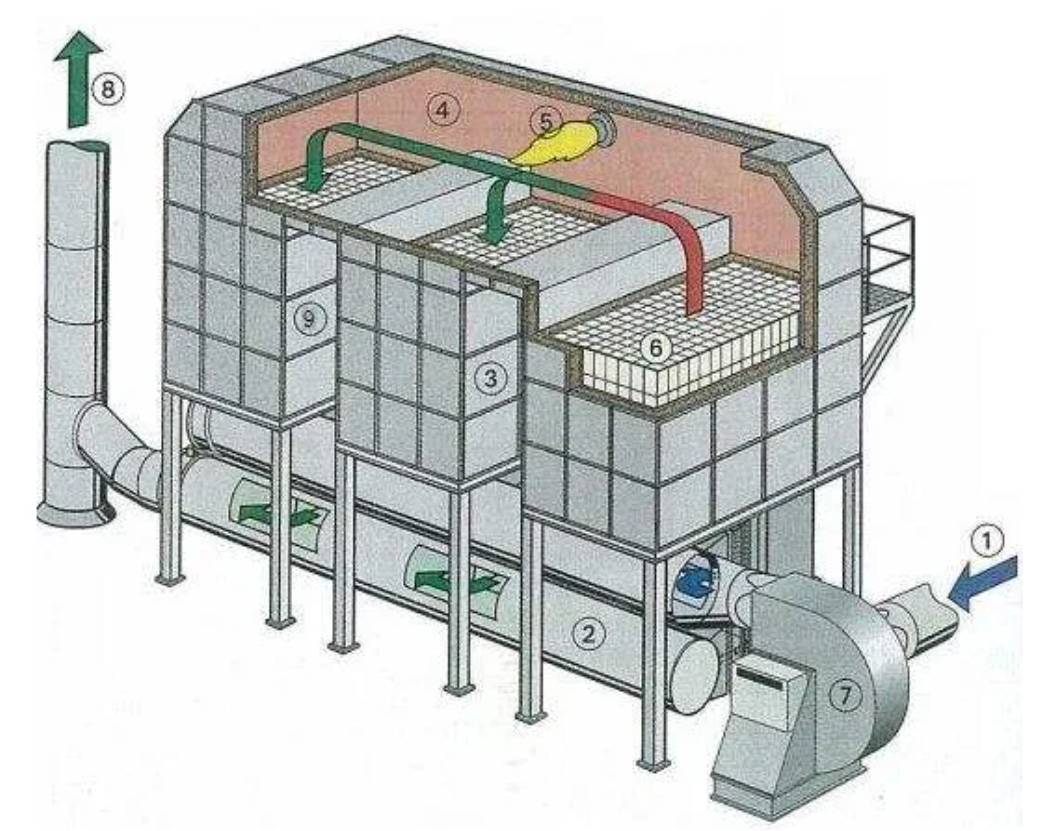

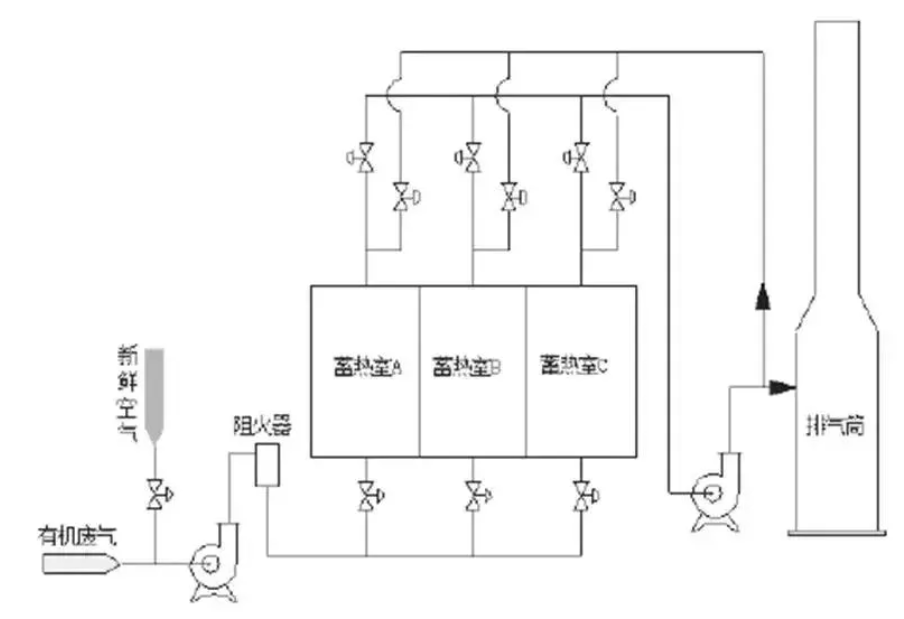

RTO裝置流程示意圖

       其中作為防止爆炸和火災蔓延的最后一道安全措施：RTO裝置阻火器的選型設置顯然十分重要。

       阻火器設置：在RTO爐前端和生產車間后端風管設置阻火器、水封等，防止RTO爐或風管爆炸回火至前端或車間，減少事故損失。

RTO阻火器選型

       首先，管道阻火器應選擇波紋板型式阻火器，選擇阻火器之前應當分析潛在火源位置及要保護的設備，RTO裝置阻火器一般裝在爐前端和生產車間后端風管風機的進出口處。

       然后，按阻火器選型依據標準：

       對于介質為 IIA、IIB1、 IIB2、 IIB3氣體組分的，且L/D≤50 （若有彎頭情況與廠家詳詢）和對于介質為 IIB、IIC 氣體組分的，且L/D≤30，均可以選擇爆燃型阻火器或者阻爆轟型阻火器（雙向阻火），選擇爆燃型阻火器依據的選型產品標準可以是ISO16852或者GB/T13347; 而選擇阻爆轟型阻火器依據的標準強烈建議是ISO16852！；對于IIB和IIC系列，爆燃工況按照L/D≤30劃分。（備注：潛在火源距離阻火器的安裝位置為L，管道口徑為D）

為什么這兩種阻火器選型所依據的標準會不一樣？

       因為，依據GB/T13347標準的阻爆轟阻火器只做爆轟阻火測試，而不要求做爆燃阻火測試！

       而依據ISO15852標準的阻爆轟阻火器是必須進行爆轟阻火測試及爆燃阻火測試的。

       可能出現的狀況就是：符合GB/T13347標準的阻爆轟阻火器，遇到爆燃事故時，可能不能阻火！因為該阻火器事先都沒有經過爆燃阻火測試！這是非常危險的！

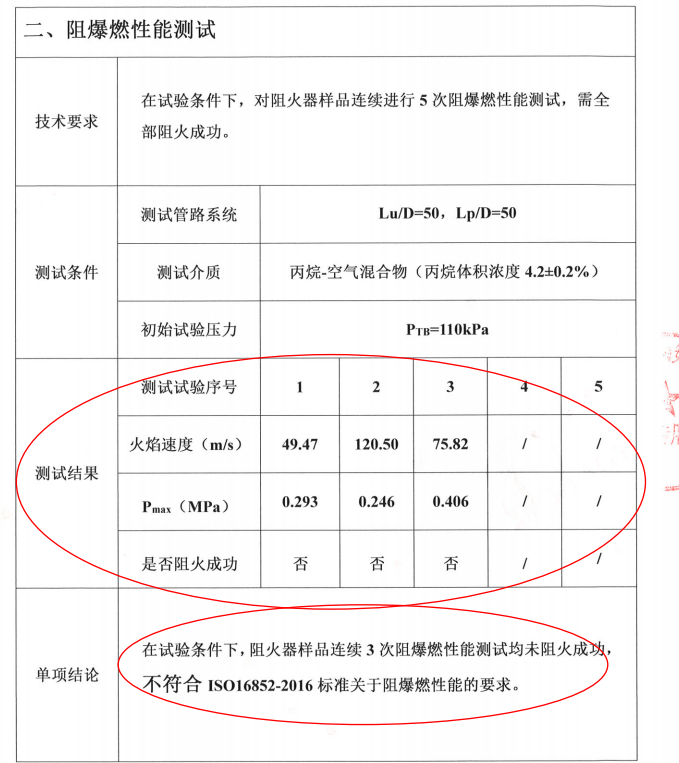

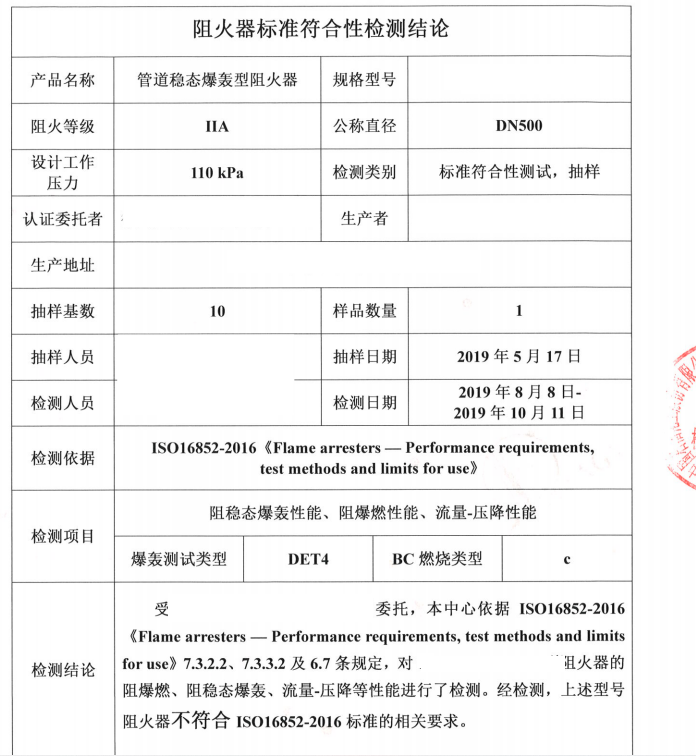

       以下實例：阻爆轟阻火器依據ISO16852第一輪測試阻爆轟試驗成功之后，第二輪做阻爆燃測試失敗，該阻火器未通過ISO16852阻爆轟測試。

       以上說明了在阻火器選型階段若沒有準確把握選型要領，則會埋下潛在的風險隱患，阻火器作為最后一道保護措施就可能會失效。

清除潛在風險隱患的措施

一、對于介質是IIA、 IIB1、 IIB2、 IIB3氣體組分（若有彎頭與廠家詳詢）

（1）當RTO阻火器安裝位置滿足L/D≤50：

選型一：選擇爆燃型阻火器，阻火器選型標準是ISO16852或者GB/T13347，阻火器須取得對應標準要求的型式試驗認證（ATEX型式試驗認證或者特種設備型式試驗）及質量體系認證；且安裝位置推薦靠近潛在火源位置，滿足L/D＞5，L大于0.5m。

選型二：選擇穩態阻爆轟阻火器，阻火器測試標準是ISO16852，并取得ATEX型式試驗認證及ATEX過程質量體系認證。

選型三：選擇非穩態阻爆轟阻火器，阻火器測試標準是ISO16852，取得ATEX型式試驗認證及ATEX過程質量體系認證。

（2）當RTO阻火器安裝位置滿足L/D＞50：

選型：阻火器選型標準是ISO16852，可選擇非穩態阻爆轟阻火器，或者評估分析穩態火焰區間，選擇穩態阻爆轟阻火器，阻火器須取得ATEX型式試驗認證及ATEX過程質量體系認證。

阻火器安裝位置：非穩態阻爆轟阻火器的安裝位置沒有具體限制，穩態阻爆轟阻火器就必須安裝在穩態火焰區間。

二、對于介質是IIB和IIC氣體組分的，按L/D≤30劃分，選型和上述方法一致。

結論：

建議用戶、設計院、制造商三方充分地了解阻火器的使用工況和阻火器不同的標準規范，對阻火器作出正確選型，并正確鎖定阻火器安裝位置，這樣才能確保阻火器給用戶帶來安全保障。
