2020年7月份中石化發布了《關于提升內浮頂（拱頂）儲罐本質安全及安全管理水平的建議》，該建議明確了常壓儲罐VOCs治理安全安全附件的要求，以進一步規范常壓儲罐VOCs治理安全改造風險防范工作。本文摘抄該建議重點章節并對之配圖和解讀。

       背景：隨著儲罐設施規模大型化、運行長周期化、罐區工藝復雜化、儲罐檢修專業化等影響，儲運設施本質安全和安全管理重要性日益顯著。

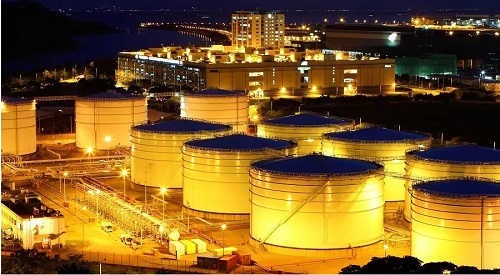

罐區夜景（配圖）

第一章、 內浮頂（拱頂）儲罐安全現狀

（一）儲罐附件的本質安全水平低

       目前，我國在立式鋼結構儲罐主體（罐底、罐壁和罐頂）的設計、建造及驗收等環節有著嚴格的技術標準和管理流程，但在儲罐安全附件要求方面存在空缺，認證、檢驗程序不規范，儲罐安全附件多作為單一產品進行管理。在采購、使用和日常維護過程中，其優劣基本多憑借甲方的經驗和乙方的宣傳，對其性能沒有嚴謹?shù)臋z驗手段和管理辦法，使用單位把自身的安全需求寄托于廠家自身質量保證。具體表現為以下幾個方面：

1. 內浮盤可靠性低。

       內浮盤的本質安全水平與其自身的“密封性”、“穩定性”、“耐火性”和“可維修性”密切相關，浮盤應具備一定強度的“穩定性”和“耐火性”，可避免儲罐閃爆之后，浮盤失穩或失效引發全面積火災。如“6·29 鎮海煉化雷擊石腦油儲罐閃 爆事故”，儲罐初次閃爆之后，浮筒式浮盤發生傾覆引發全面積火災。浮盤應具有良好的可維修性，箱式全接液和蜂巢粘接全接液可維修性較差，箱體泄漏之后，拆卸難度增大，增加了儲罐的檢修風險。如“5·12 上海賽科苯罐檢維修閃爆事故”因浮箱內部存有大量苯積液，浮箱被打孔后，箱體內的苯積液流至罐底板，導致罐內形成爆炸性混合氣體，遇點火源發生閃爆。

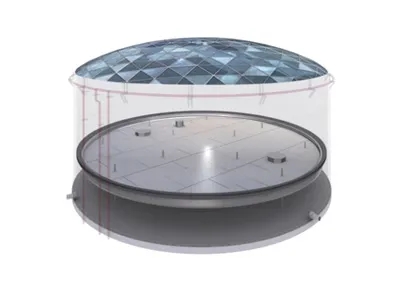

全金屬全焊接蜂窩浮盤能有效地提升儲罐的本質安全＆環保（配圖）

2. 呼吸閥和浮盤的密閉性是企業提質增效的重要保障

       呼吸閥和浮盤的密封性是減少油品損耗、提升氮封系統運行效率和滿足無組織排放達標的重要保障。一方面，當前氮封系統壓力控制范圍狹窄，壓力控制閥（呼吸閥、單呼閥、氮封閥）的控制壓力相互之間易產生交集，易導致氮封系統失效。另一方面，《揮發性有機物無組織排放控制標準》（GB 37822-2019）標準的實施，要求氮封儲罐的呼吸閥和無氮封儲罐的罐頂 通氣孔位置的油氣濃度不應超過5000μmol/mol(重點地區為 2000μmol/mol，中石化要求為 4000μmol/mol)。由于氮封儲罐罐內油氣濃度普遍較高，如果呼吸閥密閉性不達標，呼吸閥口將無法滿足排放標準。

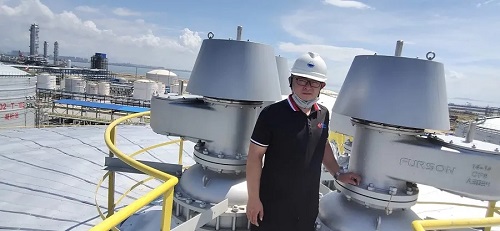

復森14吋9100系列呼吸閥＆8830系列阻火器在中化泉州凝析油罐區的應用（配圖）

3. 阻火器是保障儲罐及連通系統安全的基石。

      儲罐氣相連通支線管道和罐頂中央通氣孔上設置的阻火器性能是否達標，是確保儲罐安全運行的重要保障。未設阻火器或性能不達標所引發的儲罐事故案例共有 4 起，如“2014 年 6·9 揚子石化酸性水罐硫化亞鐵自燃事故”，事故儲罐的連通管線上未設阻火器，導致罐區發生群罐火災事故，另外3起事故的罐頂中央通氣孔未設阻火器或阻火器失效，而由雷擊引燃罐內的可燃?xì)狻?nbsp;

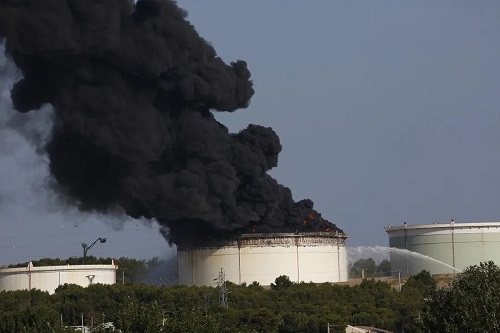

儲罐火災（配圖）

（二）儲罐安全附件的檢測和評估能力不足。

      由于儲罐不屬于特種設備，最能反映儲罐安全狀況的全面檢驗只對罐體腐蝕和裂紋進行檢測，儲罐安全附件檢驗技術要求不明確，其優劣基本多憑借使用經驗和廠家宣傳。當前國內相關機構尚不具備能力對儲罐的安全附件進行有效、全面的檢測和評估，如浮盤、呼吸閥、氮封閥、緊急泄壓閥和阻火器等。

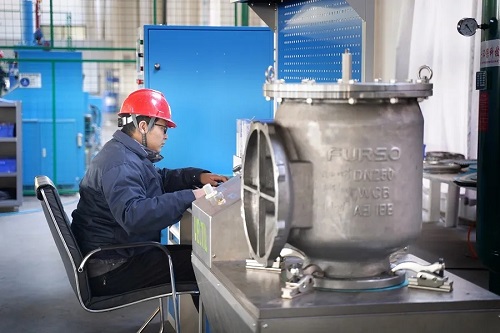

復森可以對全系列呼吸閥、緊急泄放閥進行開啟壓力、泄漏率＆流量測試（配圖）

（三）儲罐安全附件的技術標準要求低或規范缺失。

      如我國對呼吸閥的泄漏量要求為 0.4m3/h，遠低于 API 和 ISO 要求的 0.014m3/h 和部分國家要求的 0.0017 m3/h。另外，呼吸閥、單呼閥、氮封閥等安全附件在產品和使用方面技術標準不完備或可操作性差。

第一章解讀：以前國內儲罐的安全附件普遍未受重視，體現在相關標準規范要求較低甚至缺失、用戶選擇安全附件憑感覺、產品性能不達標、產品檢測手段不足，在大煉油、大化工項目如火如荼建設的今天，需要從系統上重視儲罐安全附件的建設，而且還涉及到以往已投用的罐區，老舊不達標的罐區還需要技術改造。不過值得慶幸的是，目前國家已經大力開始對罐區進行源頭治理，作為央企的中石化集團，身負社會責任和歷史使命，一馬當先，率先發文進行治理工作，將引領整個行業，將不斷提高我國化工罐區的本質安全環保的建設水平。

第二章、 意見和建議

（一）本質安全設計方面

（1）非強制要求做油氣密閉處理的在役儲罐。

       推薦采用“高效內浮盤技術+高效密封技術”，在提升儲罐本質安全水平基礎上，可實現罐頂 VOCs 排放值不超過 2000μmol/mol 的要求。

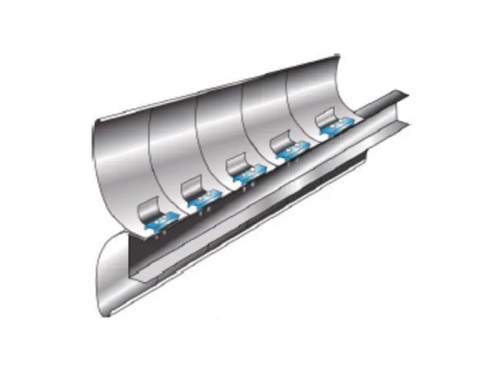

雙層大補償彈性密封圈（配圖）

（2）需做油氣密閉處理的在役儲罐。

       推薦采用低超壓10%呼吸閥和阻爆轟型阻火器。由于氮封儲罐具有密閉性，因此不論采用何種內浮盤技術，受浮盤泄漏以及罐壁掛油的影響，罐內氣相空間油氣濃度值超標情況成為客觀存在。因此，對于氮封儲罐，應重點關注氮封系統的密閉性、罐內氧含量的控制和群罐火災的防控，提升氮封系統密閉性的關鍵在于準確控制呼吸閥的泄漏量，低超壓10%呼吸閥有助于在較窄的壓力控制區間內，實現這一目的，避免儲罐在微正壓狀態下持續泄漏，在減少油氣和氮?dú)庑孤p耗的同時，同時滿足無組織排放要求。

      阻爆轟型阻火器有助防止連通的罐區發生群罐火災事故。

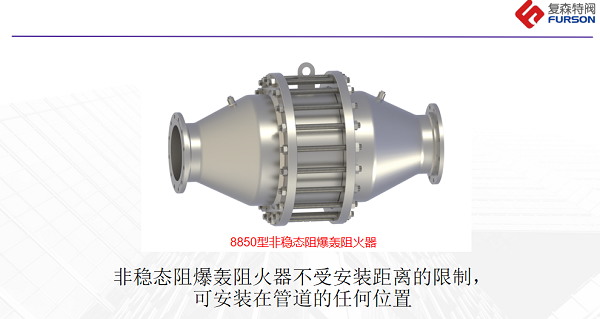

復森8850型非穩態阻爆轟阻火器為更優選擇（配圖）

（3）需做油氣密閉處理的新建儲罐。

       對甲 B 和乙 A 類介質推薦采用“微內壓儲罐+隔熱措施”技術。適當將儲罐的設計壓力由 2kPa 提升至 4-6kPa，在投資成本略增的情況下，可大幅減少儲罐“呼吸”造成的氮?dú)夂陀蜌鈸p耗。另外，也擴大了氮封系統壓力控制區間，使儲罐壓力控制系統更加可靠，氮封系統更高效。

       對儲罐的外壁采取隔熱措施，如隔熱涂料、保溫層、雙壁儲罐等技術，有利于減少儲罐的“小呼吸”損耗。其中增加保溫層，可減少 67%的“小呼吸”損耗；采用雙壁儲罐可減少 75%的呼吸損耗。

（4）非強制要求做油氣密閉處理的新建儲罐。

       推薦采用“高效內浮盤+高效密封+鋁網殼”技術。儲罐鋁網殼是一種采用 1.2mm 鋁合金板和鋁合金三角網架作為支撐結構的罐頂技術，該技術在國外的常壓儲罐上已經廣泛應用。其技術優勢在于免維護，罐頂材質全部為鋁制材料，降低腐蝕風險；成本低，同尺寸鋁網殼罐比鋼網殼罐頂?shù)某杀靖?；更輕的罐頂有助于罐壁厚度和基礎方面的減少而節約投資。

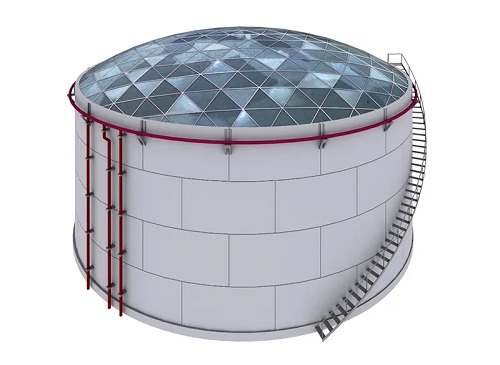

鋁網殼（配圖）

       為防止儲罐罐頂遭直擊雷燒穿發生閃爆問題，目前規范要求儲罐頂板材料厚度不應小于 4mm。針對該問題，采用高效內浮盤和高效密封技術，可有效將儲罐的罐內油氣濃度控在爆炸下限以?xún)?nèi)。另外，也可采用抗雷擊型材料，消除直擊雷的擊穿風險。

       建議：注重儲罐本質安全的提升和 VOCs 源頭治理。長期來看，儲罐“呼吸”造成的油氣損耗、氮?dú)鈸p耗以及油氣收集系統和處理系統的設備投入和運行維護費用造成的經濟損失要大于提升儲罐及其安全附件本質安全的一次性投入，因此：

a）基于儲罐長周期運行和本質安全提升的考慮，建議由設計院對不同介質存儲方案的投入與產出進行詳細核算。

b）建議選取若干有代表性的危險化學品儲罐，對相關技術進行試點應用。安工院對試點儲罐的節能降耗、環保排放達標、經濟性等效果進行長期跟蹤，確保新技術具有普遍推廣的意義。

（二）安全運行方面

（1）氮封系統應進行正規設計，并確保有效工作。

（2）嚴格落實《石油化工企業儲運罐區罐頂油氣連通安全技術要求（試行）》，做好運行期間儲罐的罐內氧含量和油氣濃度監測。

（3）定期對儲罐的呼吸口等泄漏點開展檢測，并對泄漏狀況進行分析和評估。定期對氮封閥、呼吸閥、緊急泄壓閥等安全附件進行校驗，確保其完好可靠。

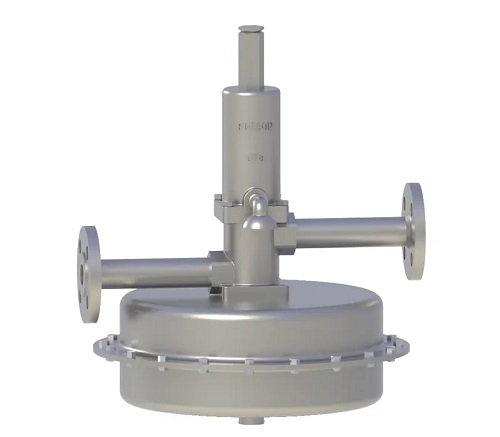

復森6610型氮封閥（配圖）

（三）直接作業環節方面

（1）嚴禁在存有危險化學品的儲罐、罐頂空間，及與儲罐直接相連的部件、管路進行用火作業。

（2）在罐區內可能存在易燃易爆油氣泄漏的區域進行非動火施工作業時，應強化作業前的 JSA 工作，作業過程要連續監測施工區域可燃?xì)怏w。作業人員要穿戴勞保用品、使用防爆工器具。

（3）儲罐檢維修前，應進行水洗、蒸罐、置換等處理，對有硫化亞鐵自燃風險的內浮頂儲罐，應進行鈍化。在清罐后交付前，應檢查內浮盤和密封是否存在泄漏，嚴格執行《關于加強內浮頂儲罐檢維修安全管理的緊急通知》《關于下發煉化企業內浮頂儲罐清罐和內部檢修作業指導意見（試行）的通知》。

（4）當儲罐檢維修作業內容發生變化時，應按變更管理要求重新編制、審批方案，重點對變更作業進行危害識別、風險分析。

（四）標準制修訂方面

       基于我國儲罐的安全現狀和環保需求，結合國際先進技術和優秀做法，建立健全儲罐安全附件的標準體系。建議組織相關單位完善儲罐安全附件標準體系，包括氮封閥、呼吸閥、單呼閥、緊急泄壓閥、全接液浮盤與高效密封等，為提升儲罐本質安全和安全管理提供依據。

（五）檢測檢驗方面

       建議由青島安工院建設大型儲罐安全附件檢測檢驗平臺，開展儲罐安全附件的檢測與認證，為系統內儲罐安全運行提供技術支撐。檢測平臺內容包括浮盤性能評估實驗室、密封性能評估實驗室、氮封系統效能評估實驗室、罐-罐連通安全性評估實驗室。

第二章解讀：中石化集團作為國內最大的成品油和石化產品供應商，旗下100余家公司，包括多家知名工程公司，多年來積累了豐富的化工生產經驗和化工項目建設經驗，上述若干條具體的意見和建議，鞭辟入里、一針見血，從以往僅對VOCs回收治理的思路向罐區本質安全環保整治的思路進行了轉變，由粗放性轉變成精準性、系統性，意味著今后涉及到的所有的安全附件，都將納入整體考慮，而且還將加強罐區安全運行、標準規范制定、檢測檢驗等方面的工作，從源頭進行安全和環保的治理。

     附錄C：氮封系統的運行現狀與低超壓 10%呼吸閥

      氮封系統是提升儲罐安全、減少油品損耗、環保排放達標的重要保障。但目前氮封系統壓力控制區間狹窄，壓力控制閥（呼吸閥、單呼閥、氮封閥）的控制壓力相互之間易產生交集，易導致氮封系統密封不嚴或失效?！稉]發性有機物無組織排放控制標準》（GB 37822-2019）標準要求儲罐的呼吸閥和罐頂通氣孔位置的油氣濃度不應超過5000μmol/mol (重點地區為 2000μmol/mol）。特別是對于氮封儲罐，罐內油氣濃度普遍超標，如果呼吸閥密閉不嚴，那么呼吸閥口處的檢測值，無法滿足無組織排放標準要求。

（1）“高壓”氮封運行狀況

       嚴格按照儲罐設計壓力為 2kPa 進行設計的氮封系統，可稱為“高壓”氮封。各壓力控制閥參數設置如下：

呼吸閥排氣壓力 Ps=1.35kPa（呼吸閥呈連續“呼出”狀態）。

呼吸閥開啟壓力 Pv=0.75×Ps=1.01kPa，各國對呼吸閥密閉狀態下的泄漏量都有要求。

單呼閥排氣：0.9kPa。

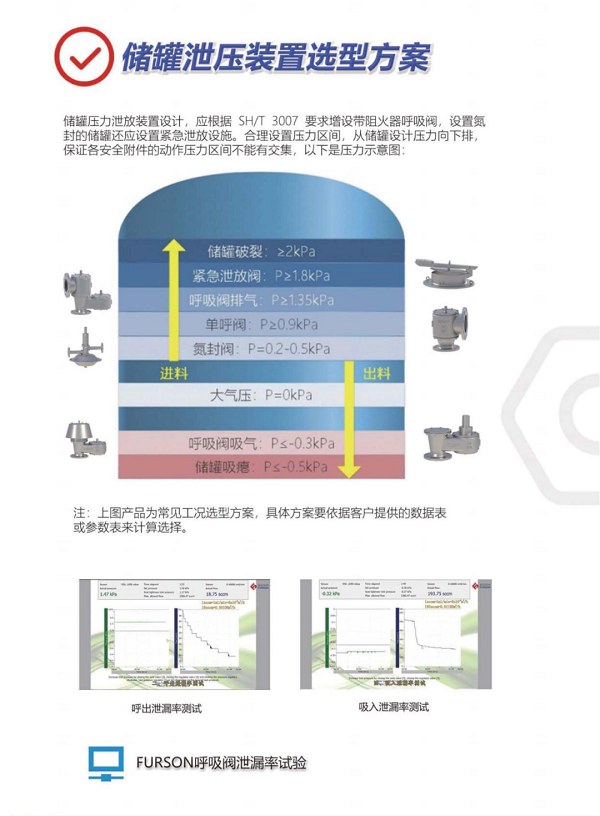

氮封常壓儲罐（2.0kPa）各安全附件定壓值示例圖（配圖）

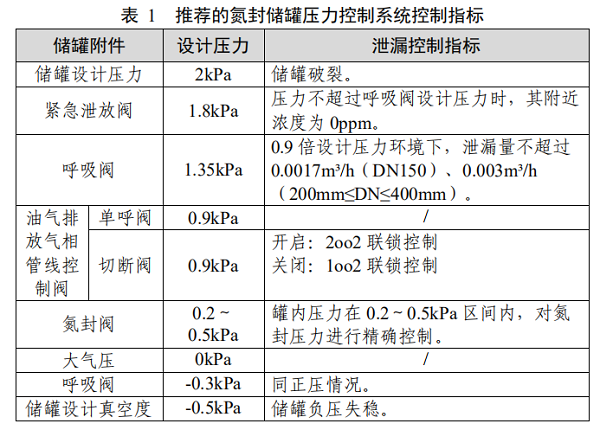

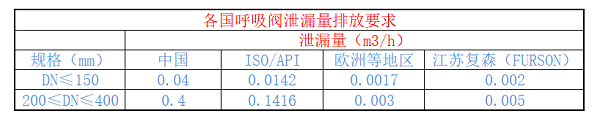

目前國內外呼吸閥泄漏量要求現狀如下：

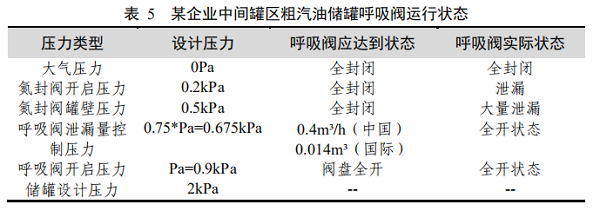

（2）“低壓”氮封運行現狀

      對于老舊儲罐，為防止罐內“超壓”失效，通常采用壓力值更低的呼吸閥和單呼閥，各壓力控制閥參數設置如下：

* 呼吸閥排氣壓力 Ps=0.9kPa（呼吸閥呈連續“呼出”狀態）。

* 呼吸閥開啟壓力 Pv=0.75×Ps=0.675kPa。

* 單呼閥排氣：0.6kPa（實際運行過程中，此時呼吸閥已處于連續呼出狀態）。

（3）低超壓 10%呼吸閥對氮封系統的影響

       呼吸閥泄漏量控制壓差是指氮封系統所用呼吸閥泄漏量控制壓力與單呼閥的差值，該值越大，儲罐氮封系統各壓力閥之間的壓力更容易控制， 該值越小，壓力控制閥（呼吸閥、單呼閥、氮封閥）的設定壓力之間易產生交集，進而導致氮封系統失效。

?P=Pv- P0

其中：?P：氮封系統呼吸閥泄漏量控制壓差；

Ps：呼吸閥排氣壓力 Ps；

Pv：呼吸閥泄漏控制壓力，[1-（10%～25%）]×Ps；

P0：?jiǎn)魏糸y設計壓力。

1. 對于“低壓”氮封（呼吸閥排氣壓力 Ps=0.9kPa）

     低超壓10%呼吸閥將“低壓”氮封系統的泄漏量控制壓差由 0.675-0.6=0.075kPa 提升至?P=0.81-0.6=0.21kPa，大幅提升了氮封壓力控制系統的運行可靠性。

2. 對于“高壓”氮封（呼吸閥排氣壓力 Ps=1.35kPa）：

     低超壓 10%呼吸閥將“高壓”氮封系統的泄漏量控制壓差由 1.013-0.9=0.113 kPa 提升至?P=1.215-0.9=0.315 kPa，大幅提升了氮封壓力控制系統的運行可靠性。

附錄C解讀：氮封儲罐涉及到的安全附件較多，罐頂有氮封閥、呼吸閥、阻火器、緊急泄放閥，這些閥門的壓力設定頗有講究，互相關聯，但是不能混亂，否則將引起成本損失和環保問題，甚至安全問題。以呼吸閥為例，以往大家只關注它的開啟壓力是否準確，但實際上，呼吸閥的泄漏率，還有低超壓性能都會影響整個系統，上述從整體角度闡明了低超壓呼吸閥應用的重要性，復森低泄漏率和低超壓呼吸閥將是用戶很好的選擇。
